我們進入酒店的剎那就會覺得非常清涼舒適，特別是那種星級酒店，這是因?yàn)楝F(xiàn)在所有酒店基本上都裝有中央空調系統，合理的設計方案不僅帶給您高貴典雅的品質，更能送給您舒適的健康享受。本文是小編根據空調工程行業的施工進展整理的酒店中央空調解決方案。
一、酒店中央空調解決方案系統設計：

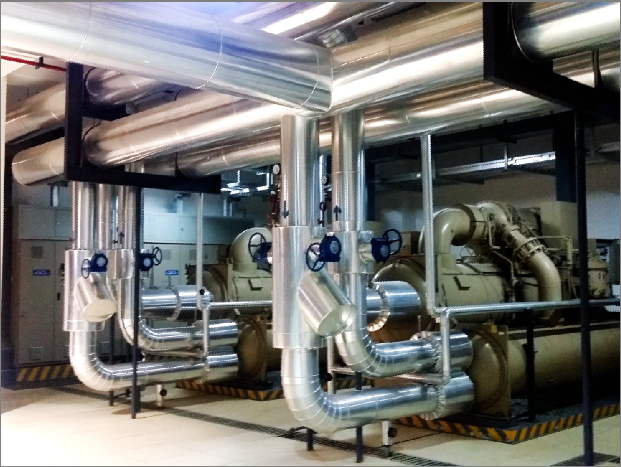

1、冷源系統
根據酒店的空調面積，設計選型時考慮酒店的運行規律, 可考慮同時使用系數而配置制冷主機。如面積大于3000平方，一般選用水冷離心式冷水機組或者水冷螺桿式冷水機組同時帶熱回收功能，夏季為酒店免費提供生活熱水。機組冷水進、出水溫度為12℃——7℃，機組冷卻水進、出水溫度為32℃——37℃。主機的冷量調節范圍盡可能無級調節，一般主機配置為一大一小或者一大兩小配置，當冷量需求低于單臺大主機冷量的50%時，由小主機接力，總裝機容量下的大小主機搭配可實現最低能耗的調節。
如面積小于3000平方，一般采用風冷熱泵模塊機組，夏季提供冷源并帶熱回收功能，夏季為酒店免費提供生活熱水，冬季由風冷熱泵模塊機組提供熱源。
空調系統在冬季供熱一般選用天然氣高效鍋爐，能有效滿足洗衣房、廚房、生活熱水、空調采暖的要求，如沒有天然氣的區域可選用生物質鍋爐、能源塔水源熱泵螺桿機組或風冷熱泵機組。
3、熱回收系統
由于鍋爐房、洗衣房、配電室等房間夏季散熱量大，冷卻通風所需風量大，且無法回收利用這部分熱量，因此在施工配合過程中，為這些房間增設了帶熱回收裝置的熱泵機組。熱泵機組進、出風溫度為30℃/20——24 ℃，進、出水溫度為20℃——55℃，制熱效率可達4.0。經熱回收后的冷風可作為房間冷卻通風，產生的熱水供應員工更衣室、員工廚房及洗衣房生活熱水需求。

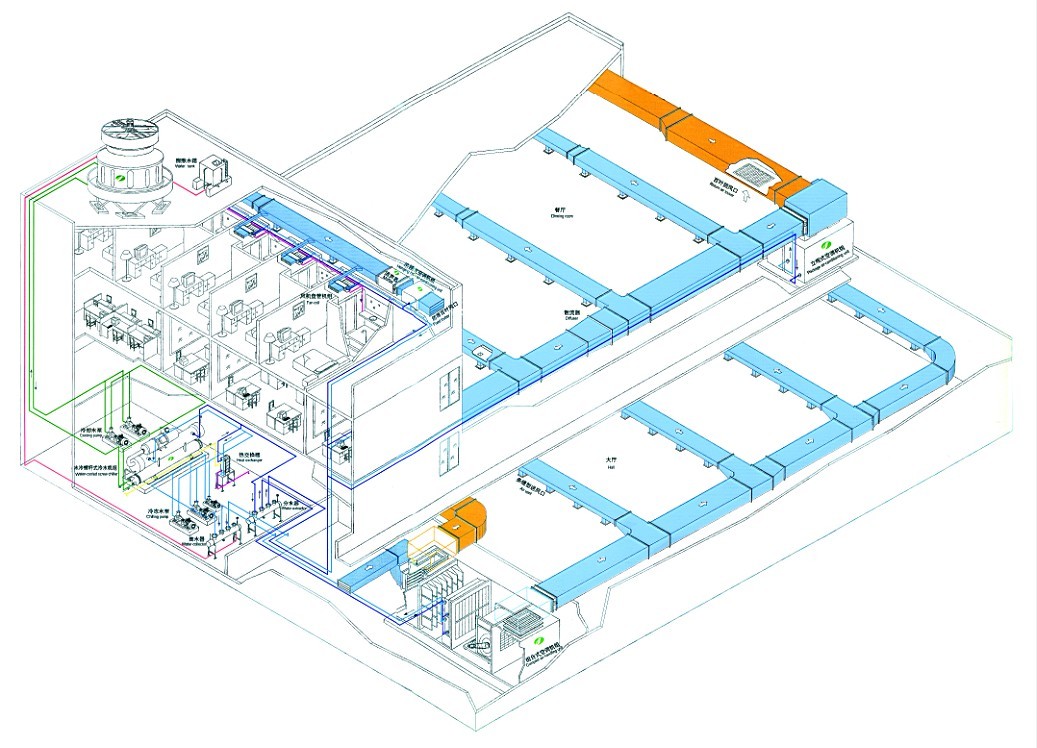

4、空調水系統設計
空調水系統可設計為變流量四管制系統，根據使用功能及平面位置劃分，從分、集水缸接管分別為裙樓、客房、主樓等，各主支路回水管均設有靜態平衡閥。其冷、熱水管采用同程布置，增加同程管路以增加其阻力損失。
5、防、排煙通風系統設計：
酒店設計時嚴格依據《高層民用建筑設計防火規范》的要求設置。
所有不具備自然排煙條件的防煙樓梯間及其前室、消防電梯前室及合用前室均設有機械加壓送風系統，加壓送風機采用高效混流風機或消防專用風機。
地下汽車庫設有機排風兼械排煙系統。排煙（風）量均按6次.h-1換氣量計算，平時排風及火災排煙補風利用車道自然補風，核算火災補風口阻力小于50Pa。地下變配電室及柴油發電機房均采用水噴淋滅火，火災時為確保救火人員安全，排風（煙）系統仍繼續運行。
大堂、中庭及宴會廳均按中庭計算排煙量，不小于6次.h-1換氣量。
地下設備房及其內走道、地上功能房間的內走道設機械排煙系統。
6、控制系統設計：
酒店集中空調、通風系統采用直接數字式控制系統即DDC系統。由中央電腦、終端設備及若干DDC模塊組成，在空調控制中心能顯示并自動打印空調、通風系統設備及附件的運行狀態，對各主要運行參數進行集中監控。
冷凍水供、回水總管之間設壓差旁通。對冷卻水溫進行低溫控制，當水溫低于18℃時，對湖水取水泵進行變頻控制，減少湖水流量，從而減少板式換熱器的換熱量。
在過渡季，當室外氣溫低于18℃時，低速全空氣系統可進入全新風運行狀態。部分區域的低速全空氣系統同時配置有變頻控制器，機組可變風量運行。
二、酒店中央空調末端解決方案——方案選型：
1、酒店中央空調解決方案——方案導向：
★大堂和中庭中央空調解決方案：低速全空氣系統+增加圍護結構；
★酒店客房中央空調解決方案：低噪聲風機盤管+新風系統；
★酒店高級行政套房中央空調解決方案：全新風變風量空氣系統+熱回收系統；
★健身區、游泳池中央空調解決方案：新風系統+冷風供冷除濕系統；
★會議廳和包房中央空調解決方案：超靜低音風機盤管；
★宴會廳中央空調解決方案：全空氣低溫低速風系統+全熱回收系統；
2、局部重要區域解決方案介紹：
一、酒店中央空調解決方案系統設計：
1、冷源系統
根據酒店的空調面積，設計選型時考慮酒店的運行規律, 可考慮同時使用系數而配置制冷主機。如面積大于3000平方，一般選用水冷離心式冷水機組或者水冷螺桿式冷水機組同時帶熱回收功能，夏季為酒店免費提供生活熱水。機組冷水進、出水溫度為12℃——7℃，機組冷卻水進、出水溫度為32℃——37℃。主機的冷量調節范圍盡可能無級調節，一般主機配置為一大一小或者一大兩小配置，當冷量需求低于單臺大主機冷量的50%時，由小主機接力，總裝機容量下的大小主機搭配可實現最低能耗的調節。
如面積小于3000平方，一般采用風冷熱泵模塊機組，夏季提供冷源并帶熱回收功能，夏季為酒店免費提供生活熱水，冬季由風冷熱泵模塊機組提供熱源。
空調系統在冬季供熱一般選用天然氣高效鍋爐，能有效滿足洗衣房、廚房、生活熱水、空調采暖的要求，如沒有天然氣的區域可選用生物質鍋爐、能源塔水源熱泵螺桿機組或風冷熱泵機組。
3、熱回收系統
由于鍋爐房、洗衣房、配電室等房間夏季散熱量大，冷卻通風所需風量大，且無法回收利用這部分熱量，因此在施工配合過程中，為這些房間增設了帶熱回收裝置的熱泵機組。熱泵機組進、出風溫度為30℃/20——24 ℃，進、出水溫度為20℃——55℃，制熱效率可達4.0。經熱回收后的冷風可作為房間冷卻通風，產生的熱水供應員工更衣室、員工廚房及洗衣房生活熱水需求。
4、空調水系統設計
空調水系統可設計為變流量四管制系統，根據使用功能及平面位置劃分，從分、集水缸接管分別為裙樓、客房、主樓等，各主支路回水管均設有靜態平衡閥。其冷、熱水管采用同程布置，增加同程管路以增加其阻力損失。
5、防、排煙通風系統設計：
酒店設計時嚴格依據《高層民用建筑設計防火規范》的要求設置。
所有不具備自然排煙條件的防煙樓梯間及其前室、消防電梯前室及合用前室均設有機械加壓送風系統，加壓送風機采用高效混流風機或消防專用風機。
地下汽車庫設有機排風兼械排煙系統。排煙（風）量均按6次.h-1換氣量計算，平時排風及火災排煙補風利用車道自然補風，核算火災補風口阻力小于50Pa。地下變配電室及柴油發電機房均采用水噴淋滅火，火災時為確保救火人員安全，排風（煙）系統仍繼續運行。
大堂、中庭及宴會廳均按中庭計算排煙量，不小于6次.h-1換氣量。
地下設備房及其內走道、地上功能房間的內走道設機械排煙系統。
6、控制系統設計：
酒店集中空調、通風系統采用直接數字式控制系統即DDC系統。由中央電腦、終端設備及若干DDC模塊組成，在空調控制中心能顯示并自動打印空調、通風系統設備及附件的運行狀態，對各主要運行參數進行集中監控。
冷凍水供、回水總管之間設壓差旁通。對冷卻水溫進行低溫控制，當水溫低于18℃時，對湖水取水泵進行變頻控制，減少湖水流量，從而減少板式換熱器的換熱量。
在過渡季，當室外氣溫低于18℃時，低速全空氣系統可進入全新風運行狀態。部分區域的低速全空氣系統同時配置有變頻控制器，機組可變風量運行。
二、酒店中央空調末端解決方案——方案選型：
1、酒店中央空調解決方案——方案導向：
★大堂和中庭中央空調解決方案：低速全空氣系統+增加圍護結構；
★酒店客房中央空調解決方案：低噪聲風機盤管+新風系統；
★酒店高級行政套房中央空調解決方案：全新風變風量空氣系統+熱回收系統；
★健身區、游泳池中央空調解決方案：新風系統+冷風供冷除濕系統；
★會議廳和包房中央空調解決方案：超靜低音風機盤管；
★宴會廳中央空調解決方案：全空氣低溫低速風系統+全熱回收系統；
采用單元式空調機組或模塊式風冷熱泵機組。
